長輸管線用液壓冷彎管機系列產品參數配置
32型冷彎管機
彎管范圍：Φ406mm～Φ813mm
整機重量：20000kg
發動機功率：74kW
整機尺寸：7500×2800×2800 (mm)

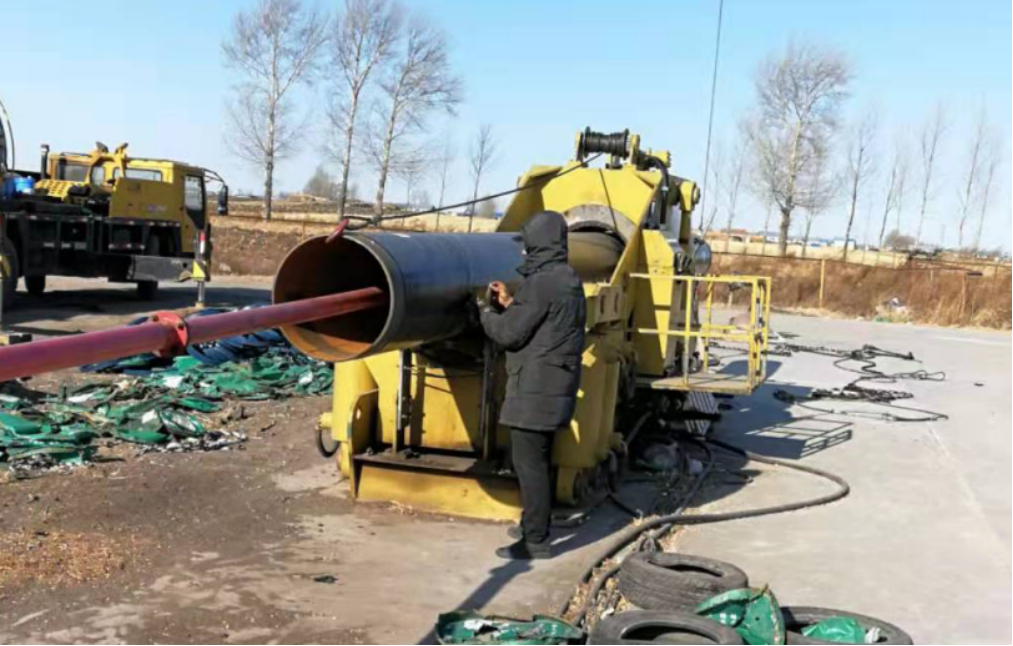

- 冷彎管現場加工圖片
特點：
- 1、采用康明斯發動機，性能優異，質量可靠，可適應嚴酷的施工條件。
- 2、整機采用高強度結構鋼，結構簡單合理，施工壽命長。
- 3、液壓系統采用parker、力士樂、因特威等品牌元件，可適應惡劣的施工環境，具有獨立的冷卻系統，延長了使用壽命。
- 4、操作臺可以控制主機、芯軸等全部裝置的運行，操作方便自如。
- 5、底座撬座結構。
冷彎管機主要技術參數
|
|||
彎管范圍 |
Φ406mm～Φ813mm |
||
適用彎管的類型 |
可適用于螺紋管、直縫管、無縫管和帶有內、外防腐層鋼管的彎制，不損壞鋼管防腐層。 |
||
環境工作溫度 |
-20℃~+50℃ |
相對濕度 |
≤85% |
發動機功率 |
74/2200（kW/rpm） |
液壓系統額定壓力 |
21MPa |
主油缸 |
4個220×500 |
提升缸 |
4個200×150 |
液壓絞車?yán)? |
70,000N |
||
行走裝置 |
全密封，免維護履帶行走。 |
||
整機尺寸（長×寬×高） |
7500×2800×2800 |
運輸尺寸（長×寬×高） |
7500×2800×2800 |
整機重量 |
約20000kg |
運輸重量 |
約20000kg |
鋼管的推薦彎曲參數 |
||||||||||||||||||
鋼管外徑 |
最大彎曲厚度 |
推薦彎曲參數 |
||||||||||||||||
X52 L360 |
X60 L415 |
X65 L450 |
X70 L485 |
X80 L555 |
一次最大彎曲角度 |
最大彎曲角度(每12m) |
移動量/次 |
|||||||||||
406(16") |
50.8(2) |
50.8(2) |
50.8(2) |
50.8(2) |
50.8(2) |
3.00 |
40.00 |
300~400mm |
457(18") |
50.8(2) |
50.8(2) |
50.8(2) |
50.8(2) |
49.2(2) |
2.50 |
30.00 |
|
508(20") |
50.8(2) |
50.8(2) |
50.8(2) |
46 |
41.2 |
1.75 |
24.00 |
|
559(22") |
50.8(2) |
46 |
41.2 |
37.3 |
33.3 |
1.50 |
21.50 |
|
610(24") |
41.2 |
38.1 |
34.9 |
31.75 |
28.57 |
1 |
20.00 |
|
660(26") |
38.1 |
34.9 |
31.75 |
28.575 |
25.4 |
0.9 |
19.00 |
|
711(28") |
31.75 |
26.97 |
25.4 |
23.82 |
20.62 |
0.8 |
17.50 |
|
762(30") |
28.57 |
25.4 |
23.82 |
22.22 |
19.05 |
0.75 |
16.00 |
|
813(32") |
25.4 |
22.22 |
20.62 |
19.05 |
17.47 |
0.6 |
15.50 |
